气动柔性定位器 日本 今尾 (株式会社IMAO) 夹具技术指南

2022-11-09 产品介绍 2029

IMAO的气动柔性定位器能够做到3μm的重复定位精度。
气动操作使加工夹具工装及装置配件之间切换时所需时间能大幅缩短。

产品特点

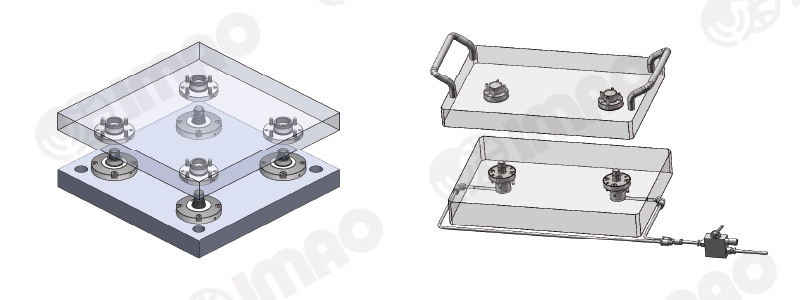

■ 极快的工装切换

定位&夹紧一体化

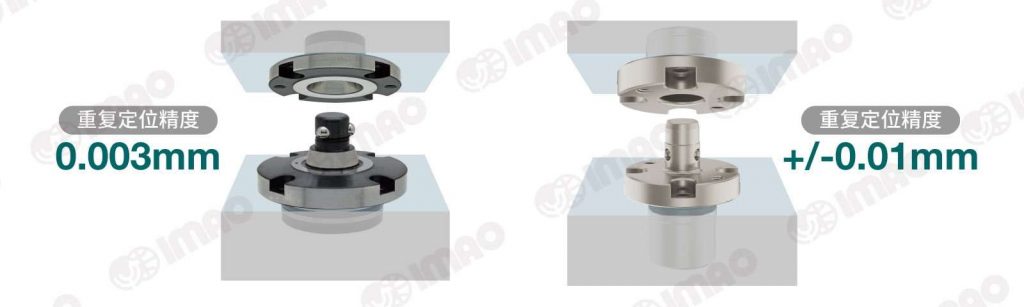

■ 高重复定位精度

高精度型的定位精度能达到3μm,袖珍型能达到±0.01mm

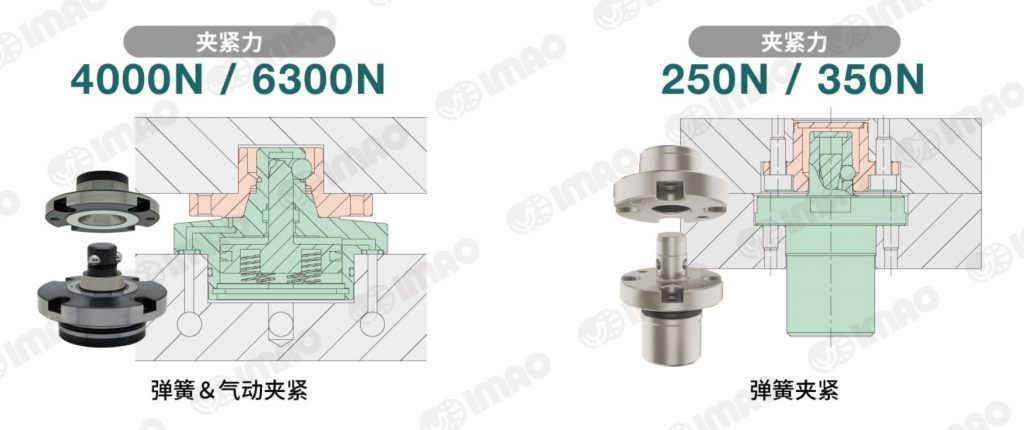

■ 袖珍型本体却能发挥强大夹紧力

通过弹簧夹紧和气压夹紧,夹紧力可实现max.6300N

产品阵容

■ 高精度型
・重复定位精度<3μm
・夹紧力4000/6300N
・凸缘直径70/85mm
・供气夹紧/供气松开

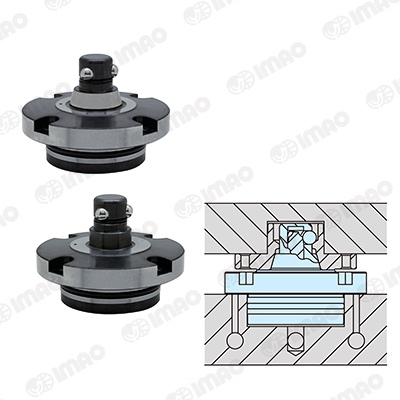

AMWF-W 气动柔性定位器(销子)

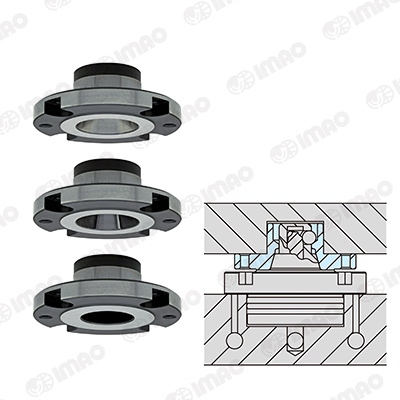

AMWF-BU 气动柔性定位器(套子)

■ 袖珍型
・重复定位精度±0.01mm
・夹紧力250/350 N
・凸缘直径40/51mm
・弹簧夹紧/供气松开

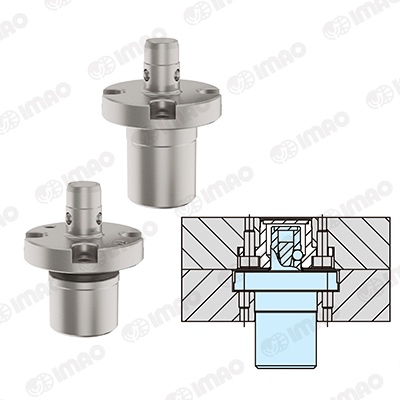

AMWF-L-S气动柔性定位器(定位销)

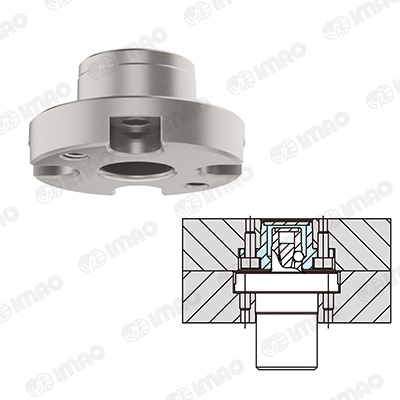

AMWF-BU 气动柔性定位器(定位套)
