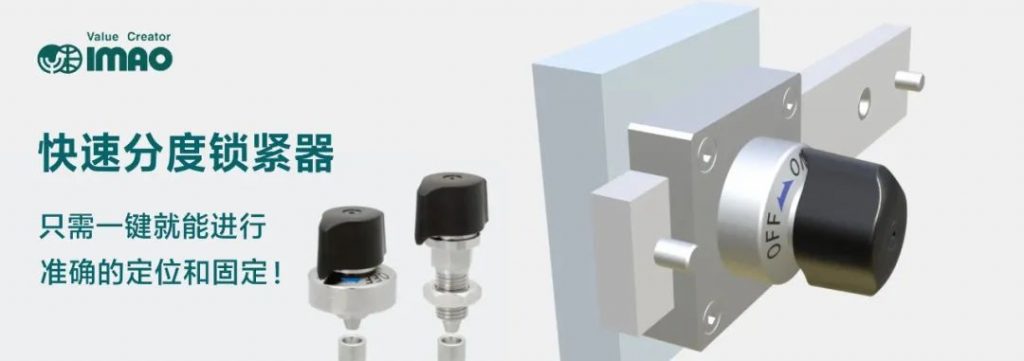

快速分度锁紧器 日本 今尾 (株式会社IMAO) 夹具技术指南

2021-05-09 产品介绍 1475

更换生产品时产生的机械和装置内的组件,导轨,夹具等的位置调节。该调节作业存在角度调节和滑动调节,使得定位和固定需要工序数和时间。

快速分度锁紧器可以一键同时进行定位和固定,从而达到改善准备作业的目的。并且夹紧和松开的可视化以及操作完成时的单击感可以使得零失误的作业成为可能。

■ 您是否有以下烦恼?

产品特点

■ 一键操作

・只需将旋钮旋转90°!・无论是谁都可以简单进行操作。

■ 使用圆锥销进行定位和固定

・由于用圆锥面进行拘束所以不存在偏差。・重复定位精度:±0.05

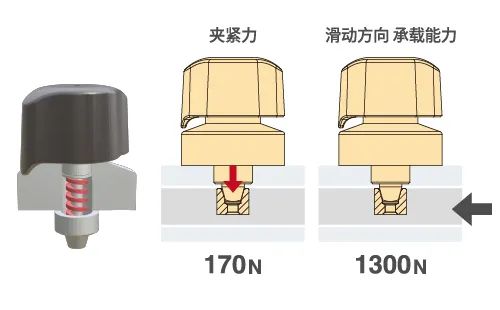

■ 高夹紧力,高承载能力

・由于独有的强力弹簧压缩机构,具有高夹紧力。・对于滑动方向产生的载荷也不会产生位置偏差。

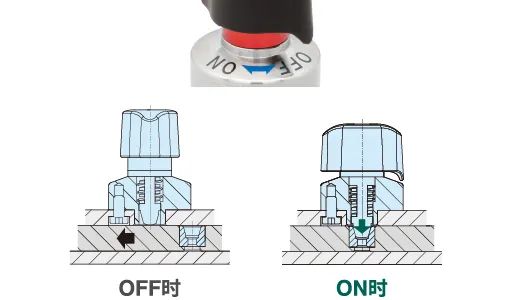

■ 确实的夹紧,松开

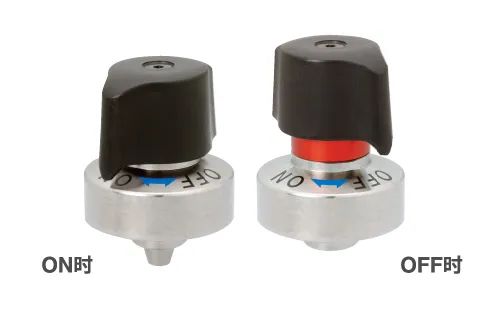

・ON时会有咔嚓一声单击感。・OFF时会有红色告知。

产品优势

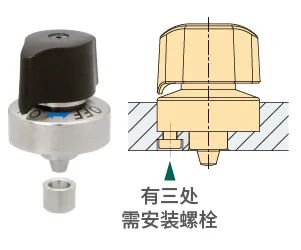

■ 凸缘型

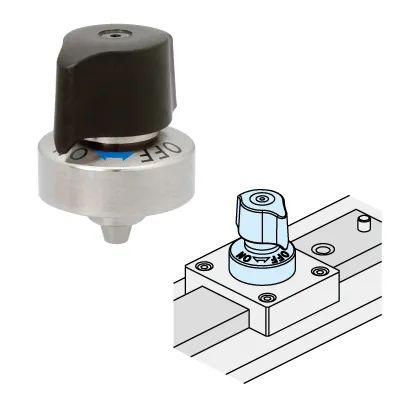

・可以从本体反面进行安装。・设置复数个时,可以将旋钮的朝向进行统一安装。

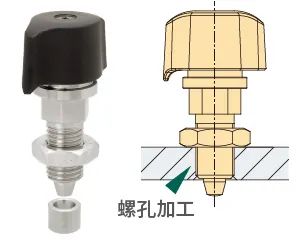

■ 螺丝型

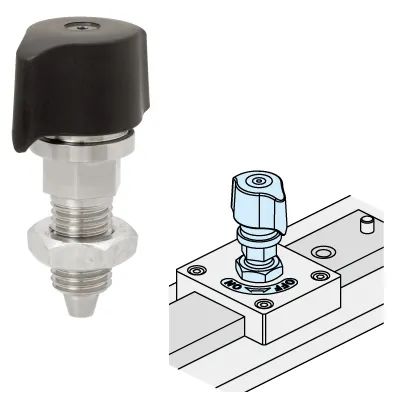

・进行螺孔加工就可以安装。

■ 无预压

・在圆锥套位置操作旋钮,夹紧。

■ 有预压

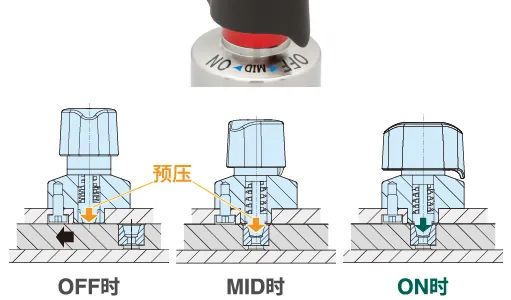

・在圆锥套位置圆锥销会被弹簧挤出。(OFF→MID)・操作旋钮进行夹紧。(MID→ON)

使用示例

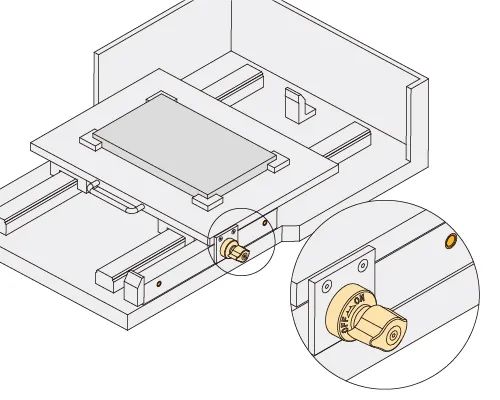

■ 滑动机构的定位和锁紧

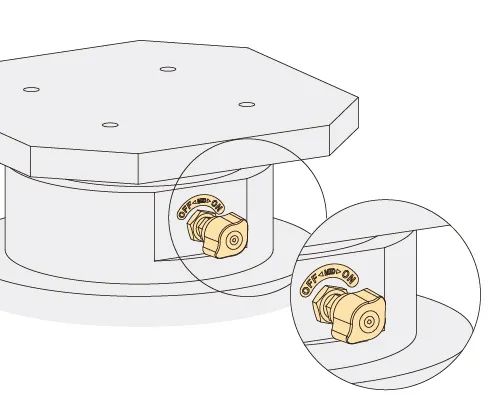

■ 组件的旋转方向定位和锁紧

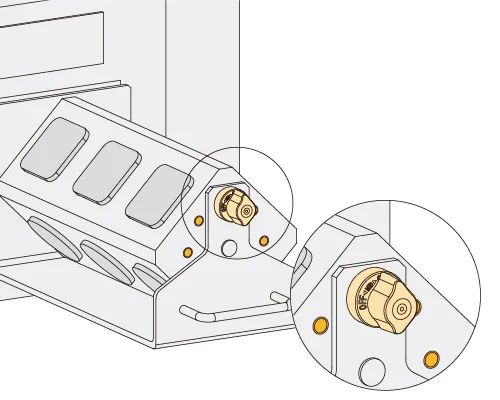

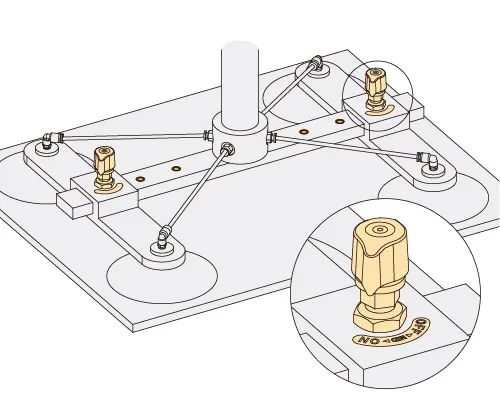

■ 吸气臂的定位和锁紧

■ 托盘的旋转定位和锁紧

产品分类

QCIC-F 快速分度锁紧器(凸缘型)

QCIC-M 快速分度锁紧器(螺丝型)

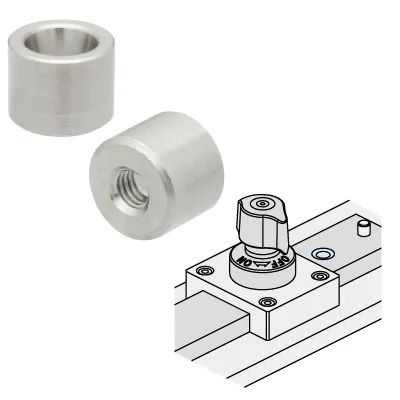

QCIC-TB 圆锥套(快速分度锁紧器用)



IMAO的人气产品
