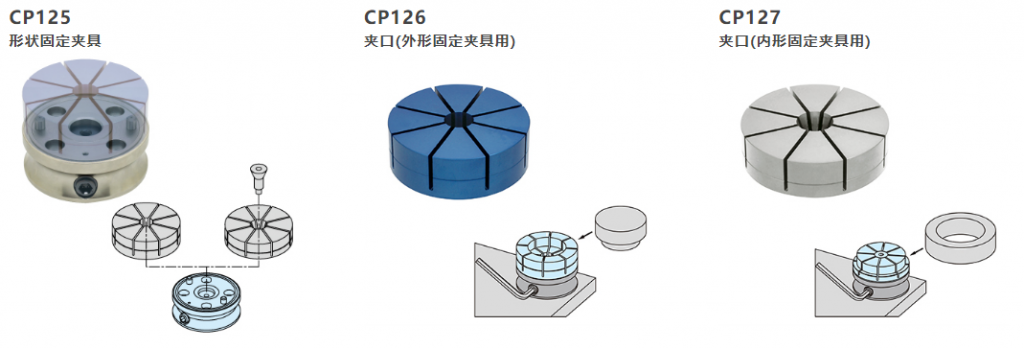

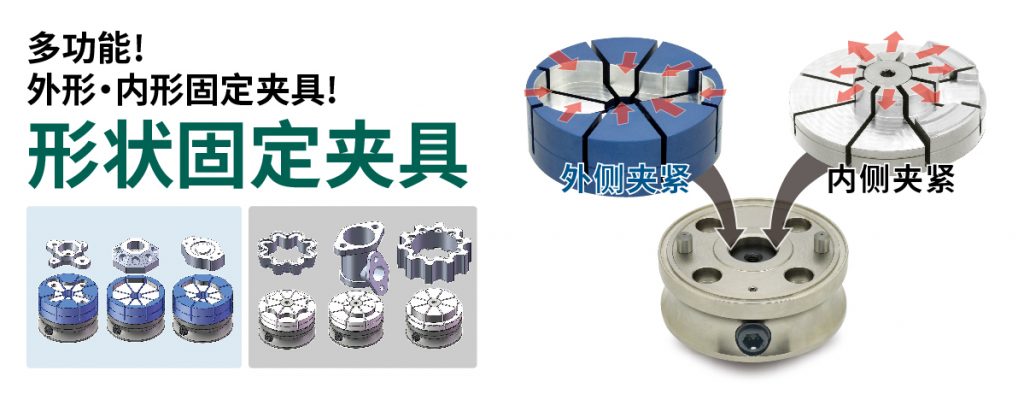

形状固定夹具是应对复杂形状时夹口可换型自行加工类夹具。

夹口可交换，是一款既可从外侧又可从内侧固定住工件的多功能夹具。推荐应用于多工件同时装夹、应急工件的加工。

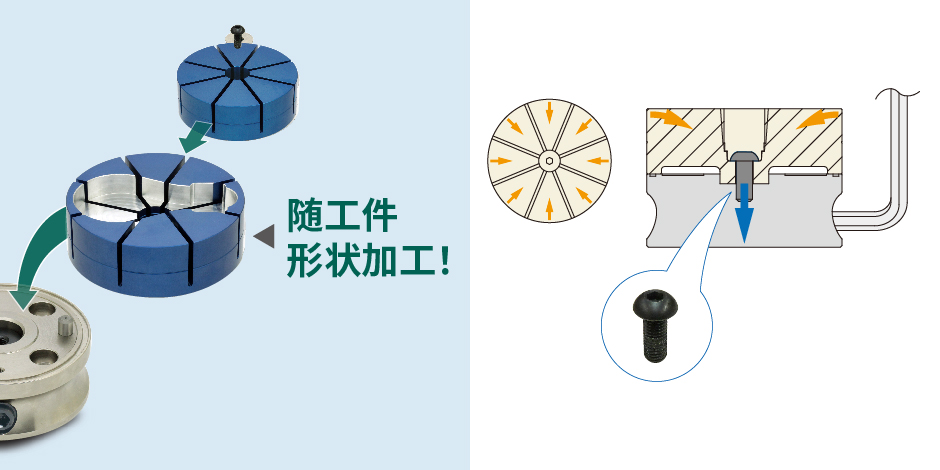

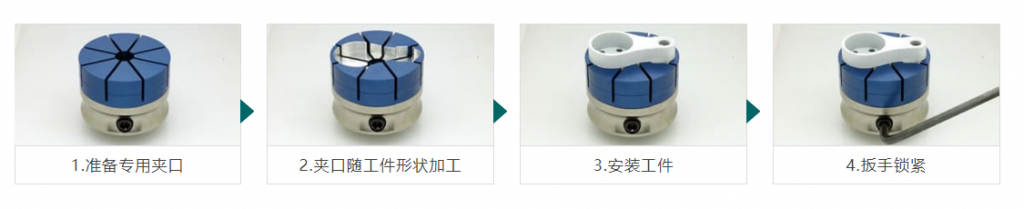

外形用

行程：直径0.3mm

使用扳手进行拧紧，夹口的中央就会被拉紧，夹口从8个方向开始同时往中央收缩。

夹紧力

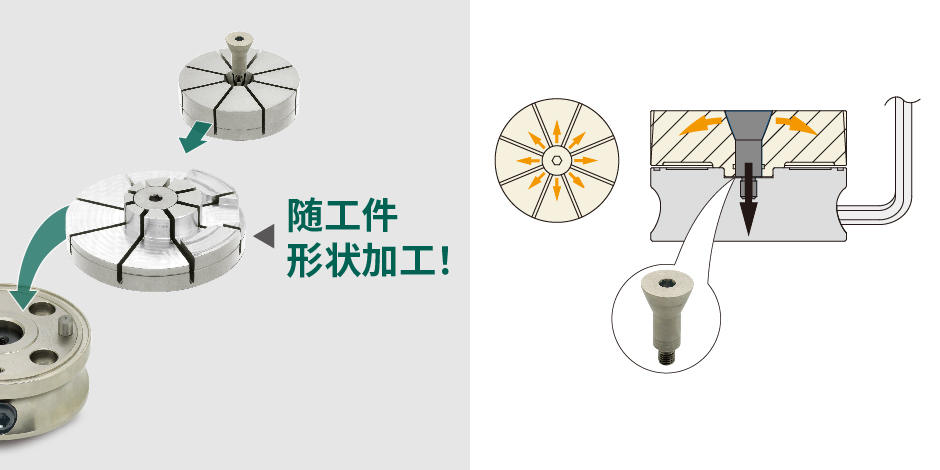

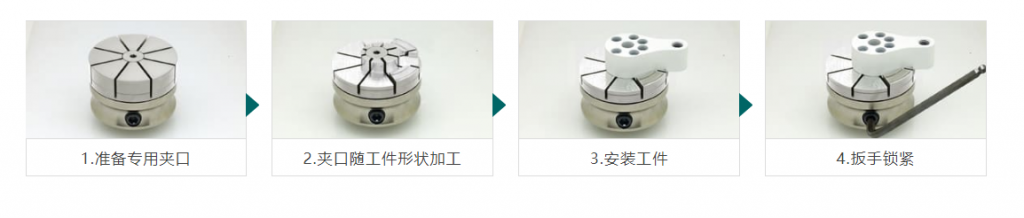

内形用

行程：直径0.3mm

使用扳手进行拧紧，扩张螺栓就会被收紧，夹口从中央开始同时往8个方向扩张。

夹紧力

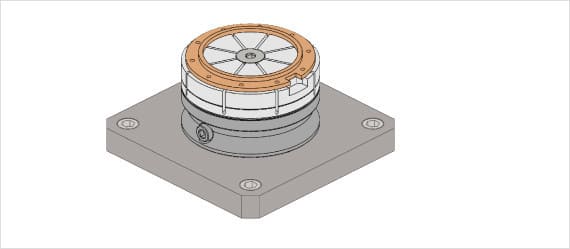

薄壁工件的夹紧(使用内形固定夹口)

通过8等分夹口的设计可以分散夹紧时的应力，可以对应薄壁工件。

※ 参考夹具的能力线图，管理扭矩扳手的扭矩用于控制夹紧力。

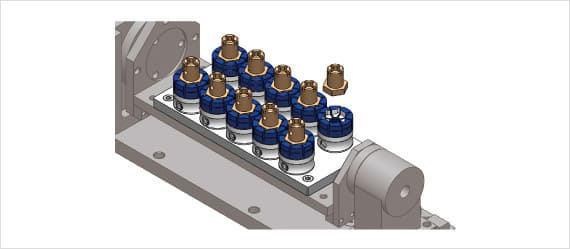

多工件同时装夹(使用外形固定夹口)

简洁圆柱型设计，可以在有限的空间内配置多个夹具。

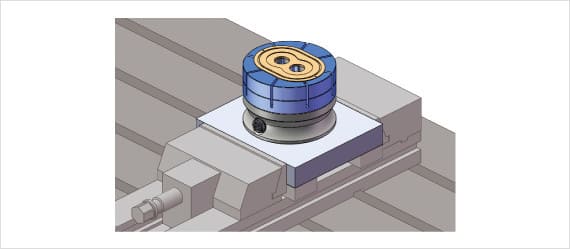

现有设备的组合使用(使用外形固定夹口)

通过安装在底板上，无需拆除现有机床上配置的虎钳，就能对应异形工件的加工。

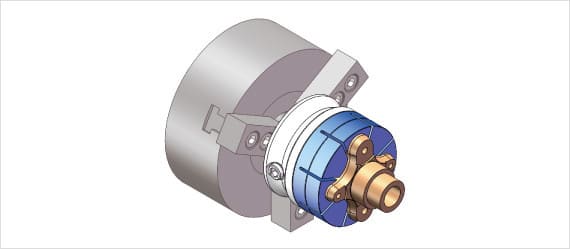

车床加工(使用外形固定夹口)

卡盘比较难装夹的工件也能通过此夹具实现夹紧。

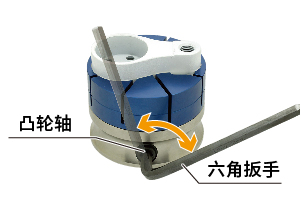

夹紧操作

拧紧凸轮轴大约90°就可完成夹紧。

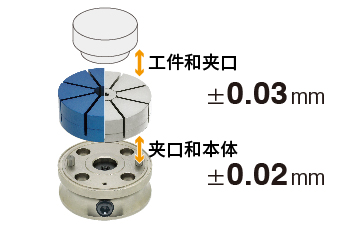

重复定位精度
