气动轴用锁紧器 日本 今尾 (株式会社IMAO) 夹具技术指南

2021-05-10 产品介绍 1722

使得轴锁紧变为自动化
气动轴用锁紧器是能够将滑动轴或旋转轴等通过供气进行瞬时固定的锁紧器。由于快换提高效率,非常适合固定需要频繁调节位置以及多个位置的同时固定或者用手难以到达的地方。
仅仅将使用手柄或螺栓进行的固定操作更改为气动轴用锁紧器就能节省操作时间从而达到提高生产效率的目的。

产品特点

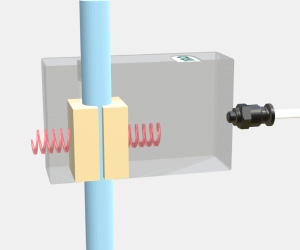

1.弹簧夹紧,供气松开

无心担心由于气压低下会导致夹紧力下降。※内部构造为想象图,和实际的形状不同。

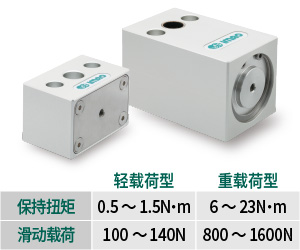

2.根据需要的载荷可以有两种类型供选择

有紧凑的轻载荷型以及耐载荷更强的重载荷两种类型。(轴直径:10・12・16・20)

3.可以进行远距离操作,使得同时操作多数个元件变为可能

连接气压,即使在操作困难的位置也可以用手边的一个按钮进行固定。

使用示例

1.作为滑动轴锁紧

保持调节后的位置 【使用了轻载荷型】

保持使用气缸时的水平方向【 使用了重载荷型】

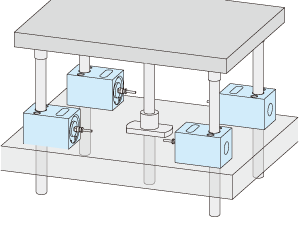

保持升降台的垂直方向【 使用了重载荷型】

2.作为旋转轴锁紧

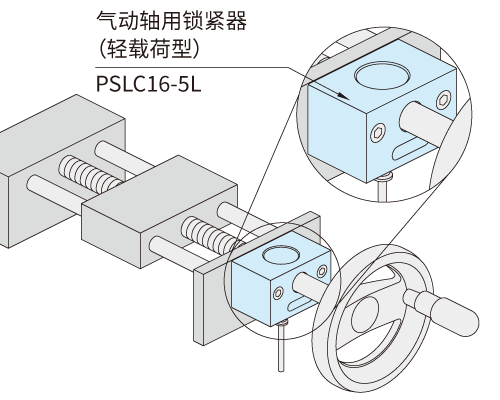

保持调节进给丝杆后的位置 【使用了轻载荷型】

产品分类

PSLC-L 气动轴用锁紧器(轻载荷型)

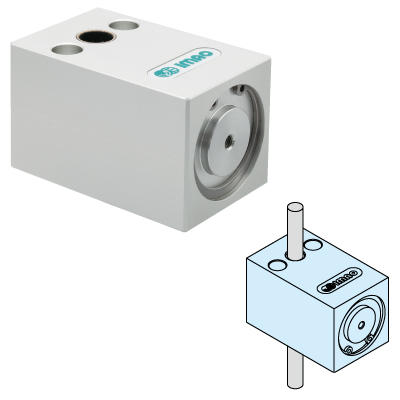

PSLC-M 气动轴用锁紧器(重载荷型)
