快速轴用锁紧器 日本 今尾 (株式会社IMAO) 夹具技术指南

2021-05-05 产品介绍 1488

快速轴用锁紧器在对进给丝轴、滑动轴进行定位后,可简单切实锁紧。通过操作手柄压缩夹口,从而夹紧轴。不需要紧定螺钉或夹紧手柄等其他工具。也有用于自动化的气动型。

快速轴用锁紧器(凸轮型)

■ 使用了凸轮手柄比起以往的方法操作性UP!

快速轴用锁紧器,按下手柄,夹口向前夹紧轴。松开时,通过板簧的反力,将夹口带回松开位置。

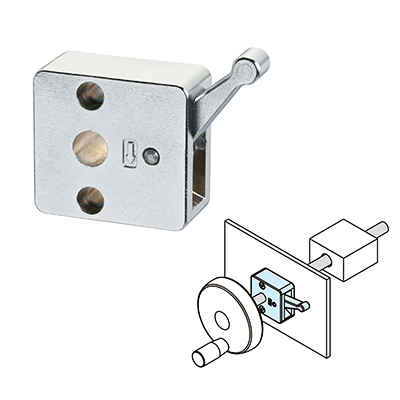

■ QSC 快速轴用锁紧器(凸轮型)

特点一:不需要工具!简单的手柄操作

只需上下操作手柄,最适合用于调节处多的地方!

【锁紧】沿着操作标记推下手柄。
【解锁】沿着操作标记方向反方向提上手柄。

不需要紧定螺钉或者夹紧手柄等!手柄操作时也不需要工具。

特点二:紧凑设计&节省空间

【Before】使用手柄时需要旋转空间。

【After】手柄只需上下操作。不需要多余的旋转空间。

本体很小,可以设置在狭窄的地方。

应对的凸轮轴:φ10、φ12、φ14、φ15、φ16、φ20

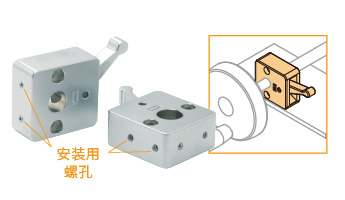

特点三:安装方法多样

本体的正反面皆可安装。

利用本体侧面的安装用螺孔可以进行多样的安装。

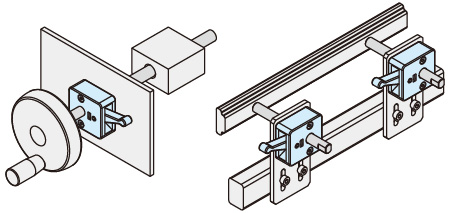

使用示例

快速轴用锁紧器(气动型)

■ 使用弹簧进行夹紧,空气进行松开

通过供给空气使得弹簧被压缩,轴变为松开状态。抽去空气则弹簧会回去夹紧轴。

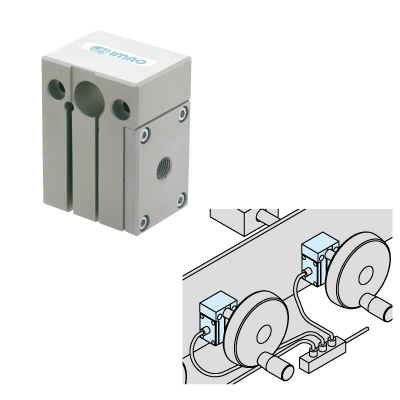

■ QSCA 快速轴用锁紧器(气动型)

特点一:可同时进行多数个操作

用气压配管并联多个轴用锁紧器,一次操作即可夹紧和松开多个轴用锁紧器。在夹紧和松开的操作次数频繁的机械、有多处需要夹紧的情况时尤其有效。

特点二:可远程操作

若可以供气,则可以进行远程操作,可以安装到距离较远或操作不便的场所。还可以安装到机器内侧等不易察觉的地方,使机器外形更美观。

特点三:可切实夹紧

通过弹簧压力夹紧、气压作用松开,可避免因漏气而导致夹紧力下降。此外,夹紧自动化可使任何人都能以同样的方式进行夹紧。

特点四: 美观、省空间!

快速轴用锁紧器(气动型)无需考虑操作手柄的旋转空间。仅需本体大小的空间即可实现紧凑式安装。
