对心夹钳 日本 今尾 (株式会社IMAO) 夹具技术指南

2021-04-01 产品介绍 1672

最适用于5轴加工机和CNC圆转台的切削加工用的夹紧元件。

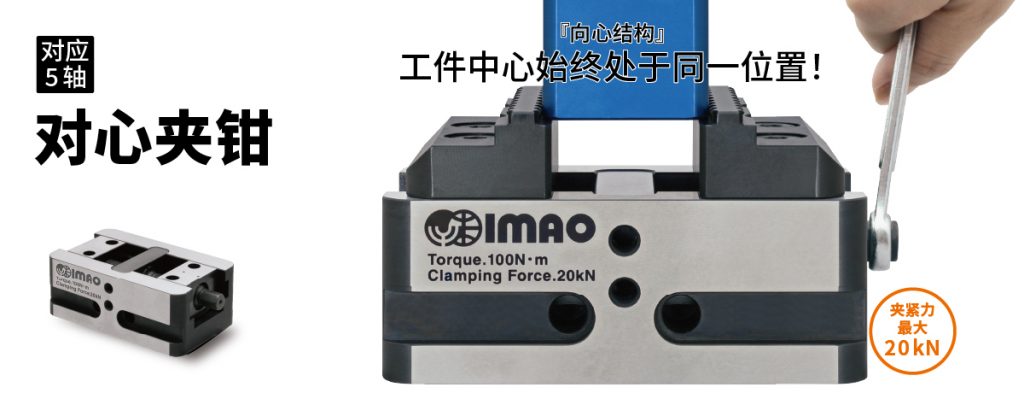

『向心结构』工件中心始终处于同一位置

夹口为从外侧同时向中心滑动的结构,所以就算工件形状有些许误差,也能把工件中心保持在同一位置。最适用于5轴加工中心。

设有2种类夹口

不仅有夹持效果显著的锯齿形夹口,还有通过两面拘束、强力夹紧的燕尾形夹口。可以通过用途来选择相应的夹口。

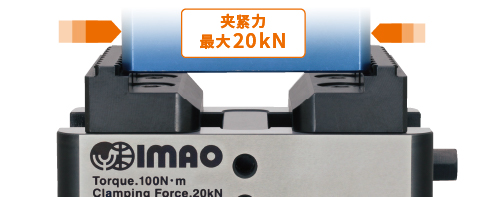

实现最大夹紧力20kN

高刚性和20kN的强大夹紧力结合。只要夹紧少量余料,就能强力固定工件,可以节省材料的使用量。(夹紧余料量为,锯齿形夹口:3.5mm、燕尾形夹口:3mm)

能完全收入机床床面内的袖珍型尺寸

袖珍型尺寸,可以收入小型圆形工作台台面内。此外,还对应不同工作台尺寸,有两种尺寸(全长:130mm、全长:170mm)可供选择。

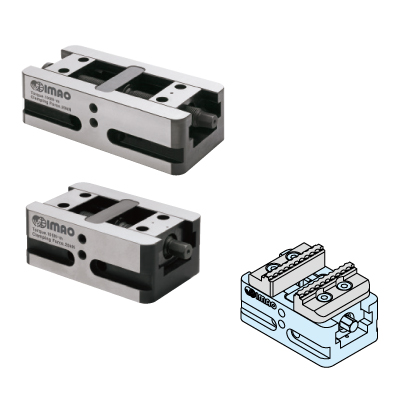

CP170-N 对心夹钳

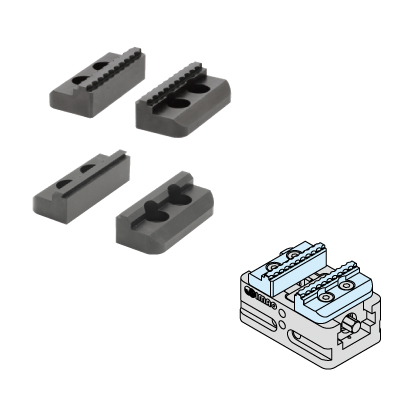

CP175 夹口
