圆柱型下拉式夹具采用了能有效避免发生工具干涉的圆柱型设计。

通过从工件的下方拉紧工件，可实现5面加工。通过圆锥面和装夹面的两面拘束进行定位，重复定位精度为5μm。可以集成加工工序。

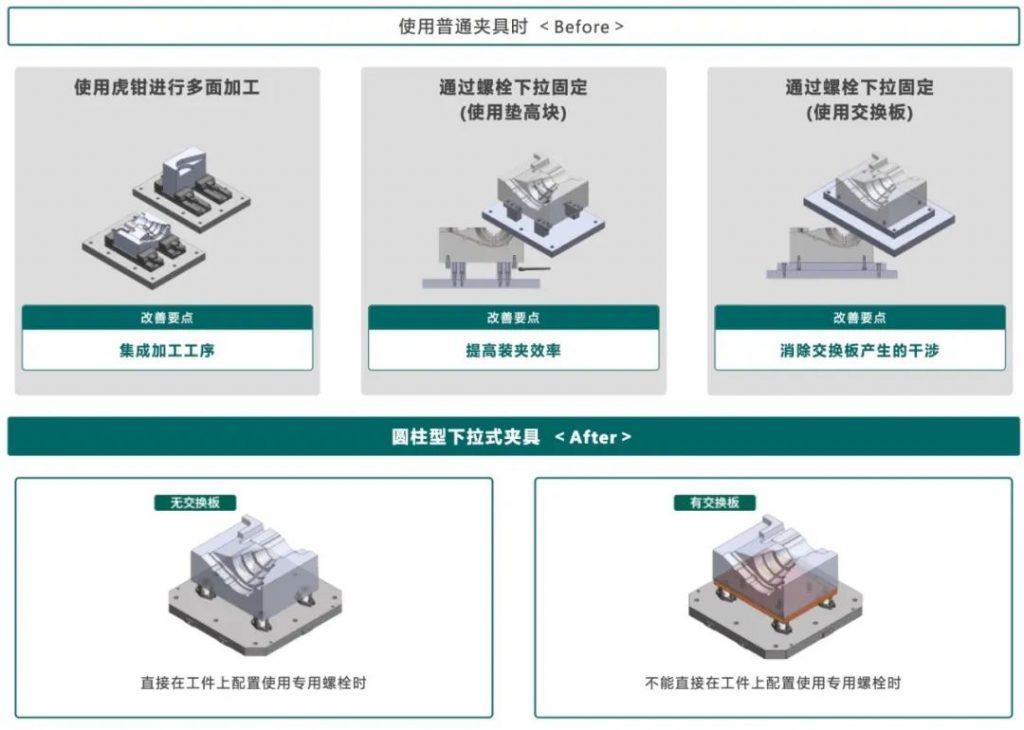

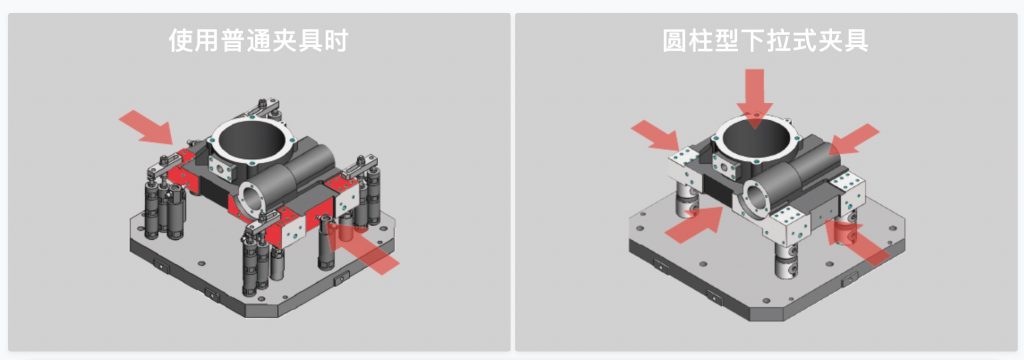

与普通夹具相较

使用示例

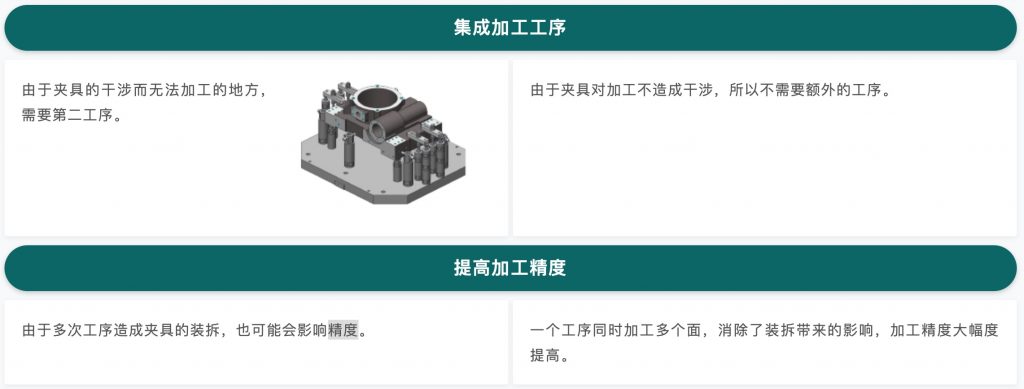

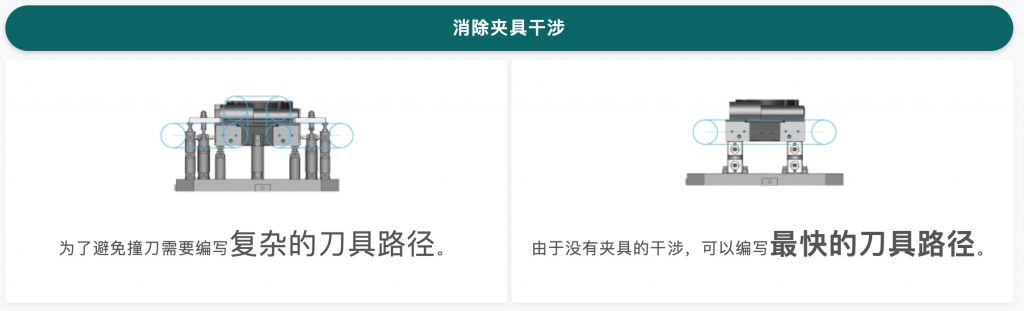

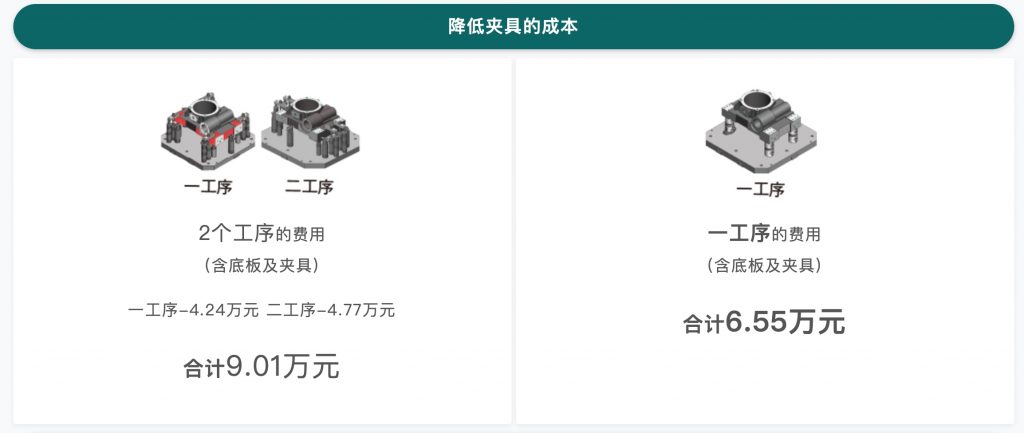

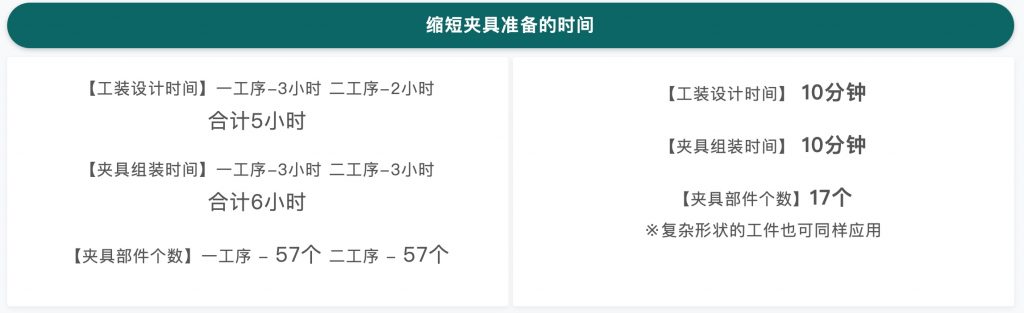

现有的夹具改善

机外装夹的推进

更快速地实现交换板的高重复定位精度。

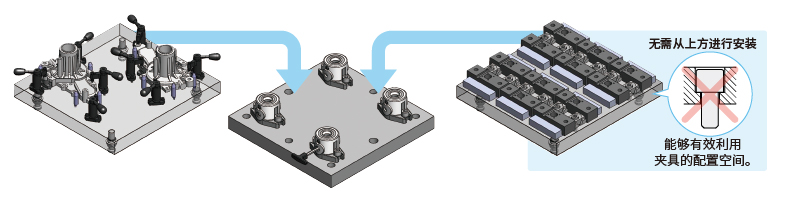

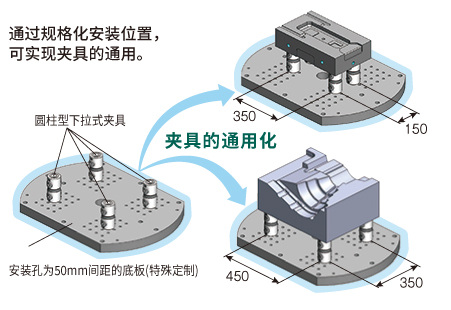

通用夹具

通过规格化夹紧螺栓的安装位置，可实现夹具的通用。

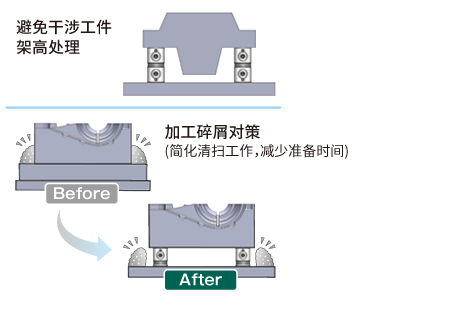

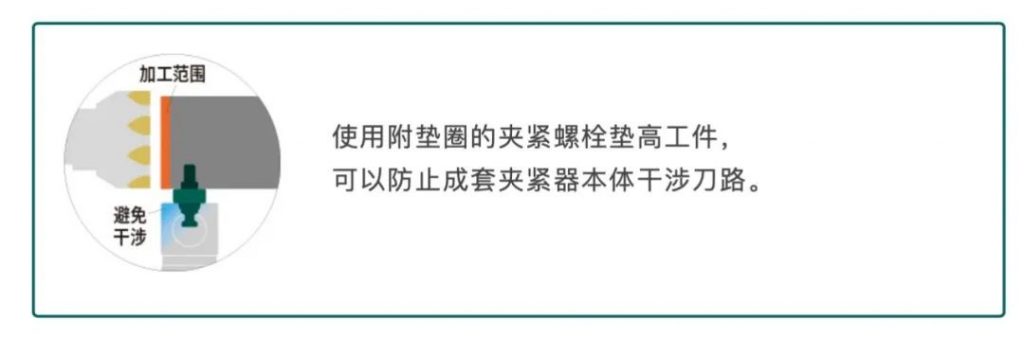

垫高

使用方法

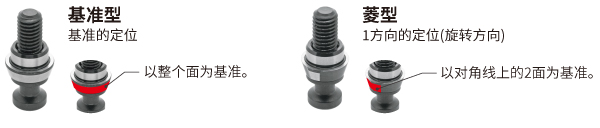

关于夹紧螺栓

圆锥夹紧螺栓

在需要定位的地方使用

夹紧螺栓

在不需要定位的地方使用

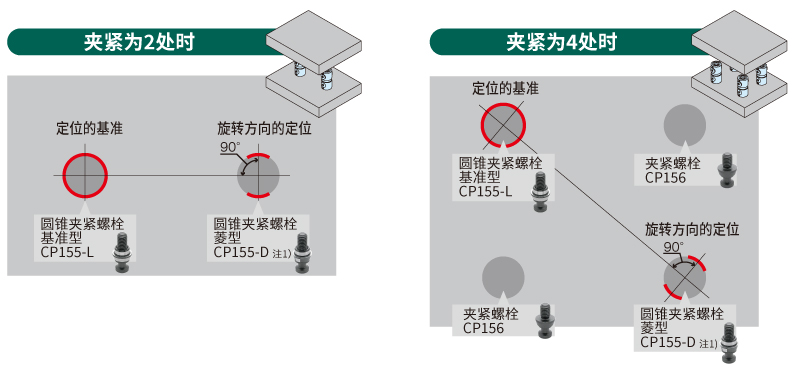

圆锥夹紧螺栓 配置图

工件定位时，圆锥夹紧螺栓的基准型和菱型请按下图方式配置。
※旋拧顺序为基准型→菱型→夹紧螺栓。

• M6型没有圆锥夹紧螺栓(菱型)，请使用CP155-L圆锥型夹紧螺栓(基准型)。

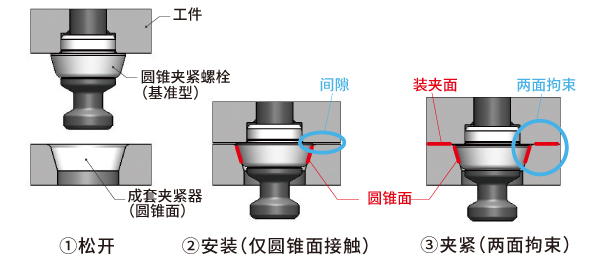

定位机构

通过圆锥面和装夹面的两面拘束进行定位，重复定位精度为5μm。

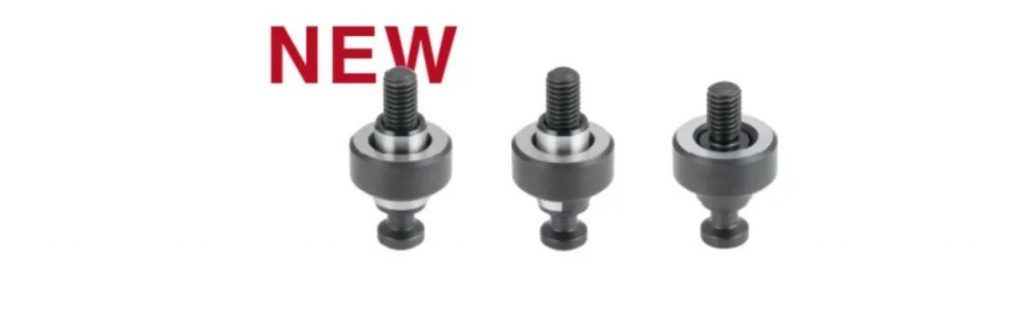

夹紧螺栓增加新型号
