快捷夹具—手柄操作,快速夹紧

快捷夹具无需使用工具,只需手柄操作即可进行夹紧、松开。由于不需要使用工具,所以可大幅减少工件装卸的操作时间。尤其是在需要频繁进行工件装卸的作业中可发挥其性能,配置时间大幅减少。可提高操作性和生产率。





压铸件、生铁铸件以及同时加工多个小型工件,皆能对应。从铝、锌等非铁金属到铸铁、钢,均可对应,适用范围广。

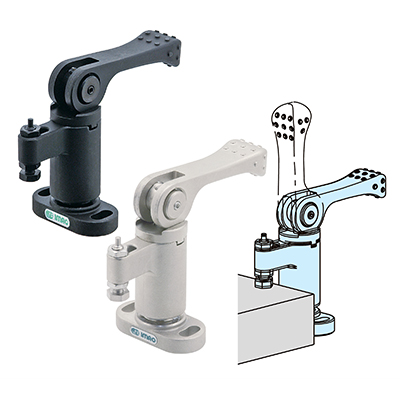

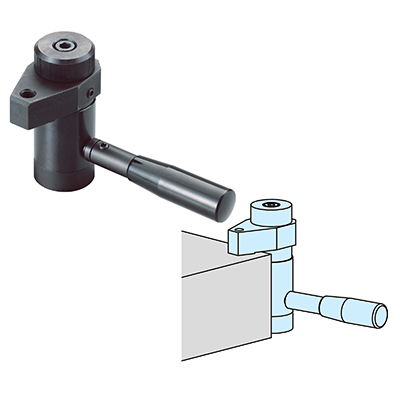

QLSWC 旋转式快捷夹具

手柄操作、旋转、夹紧!

手柄操作,夹臂转向工件上方,再继续旋转手柄,夹臂将下压、夹紧工件。一键式的操作,让夹紧、松开更为效率便捷。

有左旋转和右旋转两种形式,可以根据使用情况选择合适的形式。

为了防止生锈、腐蚀及磨损,有专门无电解镀镍的型号。

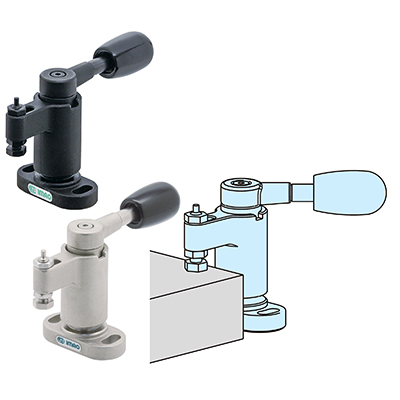

QLSWC 旋转式快捷夹具(凸轮型)

凸轮手柄,避免手柄旋转干涉!

通过使用凸轮手柄,可以有效避免手柄旋转时的干涉,再通过下压手柄夹紧工件。

为了防止生锈、腐蚀及磨损,有专门无电解镀镍的型号。


QLSWC 旋转式快捷夹具(螺杆型)

长行程&强大夹紧力!

组合使用夹紧手柄的旋转式快捷夹具。

夹紧方式由于是螺栓型夹紧,相比凸轮形式的夹紧机构,行程更长,夹紧力更大。

有左旋转和右旋转两种形式,可以根据使用情况选择合适的形式。

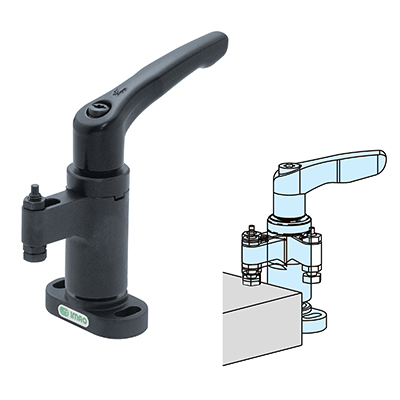

QLSW 旋转式快捷夹具

夹紧力可调&可更换型夹臂!

可以组合使用扭矩控制手柄,可以对夹紧力进行调节。

可以根据工件的形状组合使用特殊形状的夹臂。

有左旋转和右旋转两种形式,可以根据使用情况选择合适的形式。

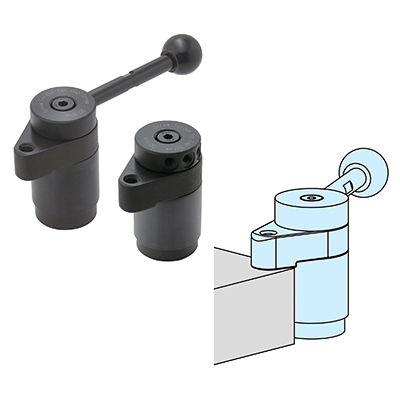

QLSWH 旋转式快捷夹具(强力型)

10mm的接近行程!

通过接近操作旋钮调整夹紧位置,再通过手柄进行夹紧的两步操作型夹具。

拥有10mm的接近行程,适用于个体差较大的各种铸件。

可以根据工件的形状组合使用特殊形状的夹臂。

有左旋转和右旋转两种形式,可以根据使用情况选择合适的形式。

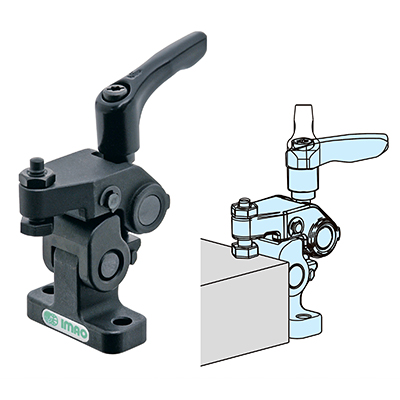

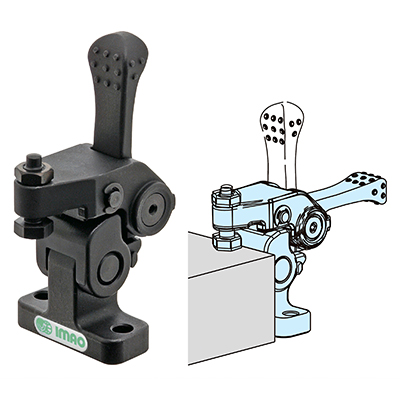

QLRE 收缩式快捷夹具(凸轮型)

只有垂直方向的动作,简单型夹具!

夹紧器可以前后移动。

可以在旋转式快捷夹具会共产生干涉的地方使用。


QLRE 收缩式快捷夹具(螺杆型)

长行程&强大夹紧力!

夹紧器可以前后移动。

可以在旋转式快捷夹具会共产生干涉的地方使用。

夹紧方式由于是螺栓型夹紧,相比凸轮形式的夹紧机构,行程更长,夹紧力更大。


QLRCF 伸缩轴式快捷夹具(立式)

轴可以自由伸缩、夹紧力恒定

轴可以自由伸缩调整到接触工件后再夹紧。

可以从外部伸缩到工件内部狭窄的地方进行夹紧,减少麻烦的作业的时间。

另有横向操作方式的型号。

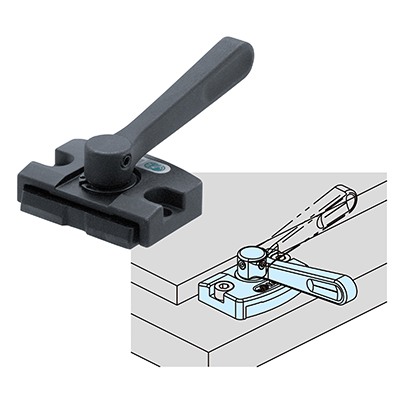

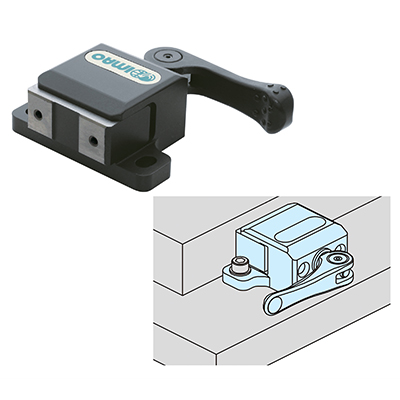

QLSCH 凸轮侧推式快捷夹具

凸轮手柄强力夹紧!

轻载荷型,内置弹簧机构可以使夹紧力保持恒定。

标准型,可以根据设置手柄的载荷,控制夹紧力的大小。

夹口前端为精密研磨面,可以直接夹紧工件的精加工面。

夹紧时,夹口会产生一个斜向下的力,有效防止工件在夹紧过程中上浮。


QLSCL 薄型凸轮侧推式快捷夹具(带手柄型)

适合薄壁工件!

专门为小型化、薄壁化零件开发而成的,可以有效避免干涉刀路。

本体高度为10mm ※1 ,非常薄,可以配置在狭窄地方,最大程度利用加工区域。

夹口拥有抑制工件向上方变形机构,从而防止工件在夹紧过程中向上浮起。

另有没有手柄、利用工具进行操作的型号。

※1・・・QLSCL10型

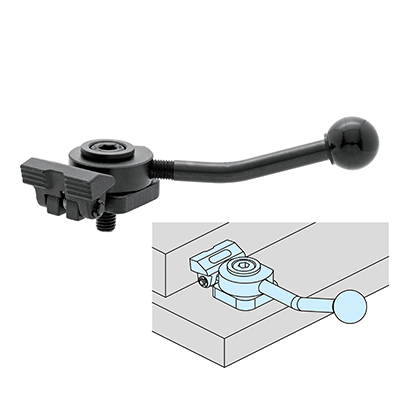

CP135-L 螺旋凸轮夹具(带手柄型)

袖珍型侧推夹具!

滑动型凸轮可以使夹紧更为迅速。

袖珍型设计,对应同时装夹多个小型工件非常有效。

可以使用专用的夹紧板防止损伤工件。

另有没有手柄、利用工具进行操作的型号。

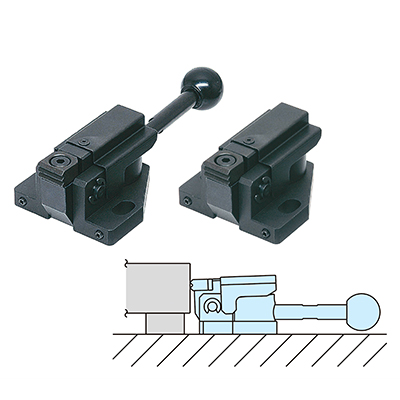

QLSC 凸轮侧推式快捷夹具

斜向下压紧工件!

在侧面推紧工件的同时,有一个斜向下的力同时乡下压住工件,防止工件上浮。

夹紧行程较长,工件有差异的情况时,也能完美对应。

另有没有手柄、利用工具进行操作的型号。


QLSC 侧推式快捷夹具

斜向下压紧工件!

在侧面推紧工件的同时,有一个斜向下的力同时乡下压住工件,防止工件上浮。

可以组合使用扭矩控制手柄控制夹紧力的大小。


QLCP 凸轮侧推式快捷夹具

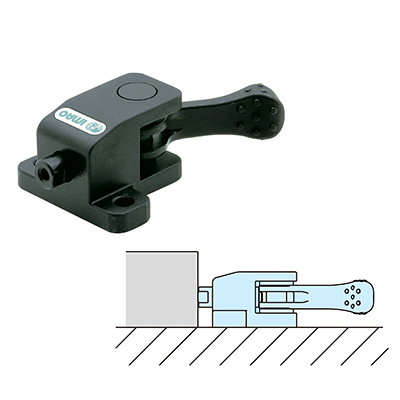

水平伸缩夹紧!

旋转凸轮手柄,芯轴就会凸出并夹紧工件。

放松时,根据内置弹簧,芯轴会收回本体内。

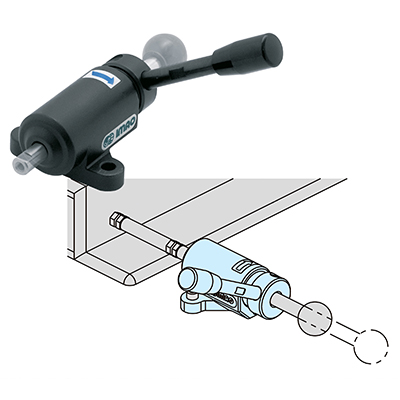

QLRC 伸缩轴式快捷夹具(卧式)

芯轴可以自由伸缩,夹紧力恒定!

芯轴伸缩量可以自由调节,在合适的位置对工件进行夹紧。

可以从较远的地方向工件内部或者狭窄的地方伸缩并夹紧工件,减轻作业的繁琐程度。

另有下压式型号。


QLPCT 精密直进夹具(肘节型)

精准地直线行进!

夹紧轴以高精度方式伸缩,每次都可以在同样位置夹紧。(伸缩位置精度±0.05)

根据内置弹簧机构,无论哪个操作员操作都能以同样的力夹紧。

操作时有单击感,可以确实了解是否以完成操作。

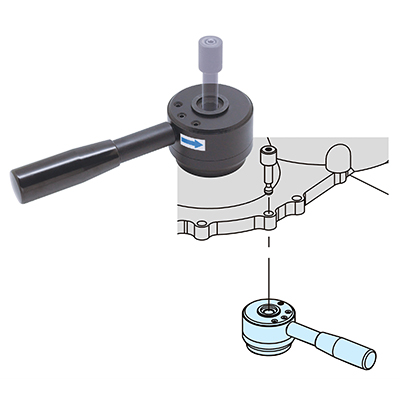

QLPD 下拉式快捷夹具

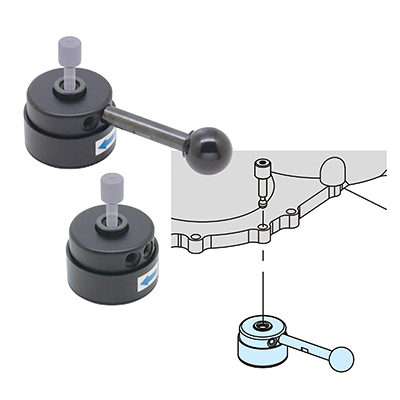

从工件下方拉紧工件!

插入销子后,通过手柄操作向下拉紧夹紧销从而夹紧工件。

夹紧元件配置在工件下方,使可加工区域变广。

组合使用扭矩调节手柄,可以控制夹紧力的大小。

有左旋转和右旋转两种形式,可以根据使用情况选择合适的形式。


QLPDH 下拉式快捷夹具(强力型)

强大的夹紧力!

插入销子后,通过手柄操作向下拉紧夹紧销从而夹紧工件。

夹紧元件配置在工件下方,使可加工区域变广。


QLPU 上推式快捷夹具

手柄操作、芯轴上升!

操作手柄,夹具中心的轴就会上升,顶紧工件。

可以组合使用其他夹紧元件,使之也能一键式操作,简捷化操作环境。

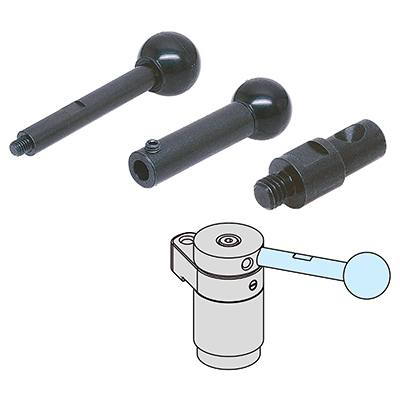

QLSL 快捷夹具用手柄

两种形式:固定型、可卸型

可卸型手柄可以在夹紧后拆卸,防止手柄在加工中产生干涉,最大程度利用可加工范围。

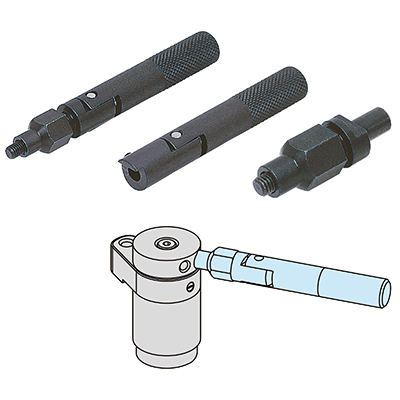

QLTL 扭矩调节手柄

可控夹紧力!

旋转手柄达到设置的扭矩后,手柄就会弯曲。

可以调节夹紧力,有效防止工件变形。

可卸型手柄可以在夹紧后拆卸,防止手柄在加工中产生干涉,最大程度利用可加工范围。
